真空プレス成形機

熱プレス機真空プレス機

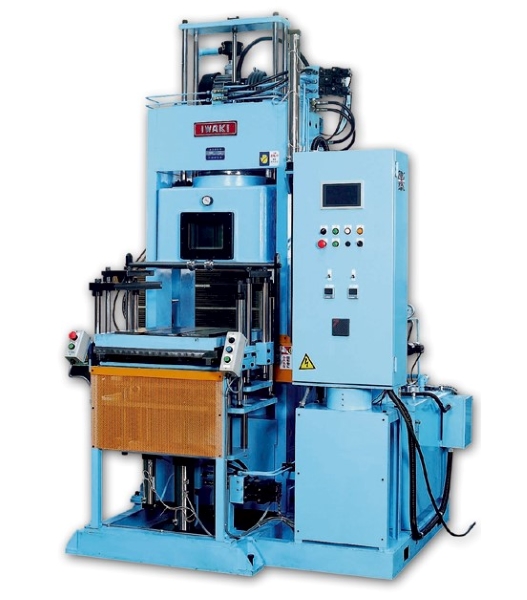

岩城工業の標準真空プレス機です。

【特徴】
1.真空チャンバー内成形ですので空気溜まりやガス溜まりによる不良がなくなります。

2.熱盤を真空チャンバー内に装備することにより放熱ロスが低減し効率のいい省エネを実現しました。

3.熱伝導真空度が良好のため生地の流れがスムーズに出来るため材料を減少でき製品の安定が保持できます。

4.真空成形のため加硫時間の大幅な短縮化が計れ生産増大が見込まれます。

5.作業位置での大気温の上昇が少なく作業が快適に行えます。

6.金型分解時、熱盤も一緒に前面にスライドするため金型が冷めることがありません。

7.回転の速い真空成形機である為、真空ポンプ、油圧ユニット、を全て1ユニット化致しました。

8.ラックピニオン方式により通常プレス後方に飛び出すシリンダーが無くなり工場スペースを有効に利用できます。

9.リニアエンコーダー採用により従来面倒であったガス抜き位置、低速などのリミットスイッチが不要にタッチパネル内で簡単に調整できます。

10.金型による成形時間、ガス抜き回数、等のデーターが保存でき再段換時の調整が不要となり、段換時間の大幅な短縮が可能です。

製作品(用途)熱硬化性樹脂
ゴム成形
出力70ton
(IVM-70)
100ton
(IVM-100)
150ton
(IVM-150)
200ton
(IVM-200)
250ton
(IVM-250)
300ton
(IVM-300)
ストローク250㎜250㎜250㎜250㎜250㎜250㎜
デーライト300㎜300㎜300㎜300㎜300㎜300㎜
盤面寸法410x410㎜
510x510㎜510x510㎜510x510㎜550x550㎜550x550㎜
有効金型寸法400x400㎜500x500㎜500x500㎜500x500㎜540x540㎜540x540㎜
金型最大厚み10-200㎜10-200㎜10-200㎜10-200㎜10-200㎜10-200㎜
ラム径φ205㎜φ250㎜φ300㎜φ355㎜φ400㎜φ450㎜
ヒーター温度200℃200℃200℃200℃200℃200℃
金型分解機ありありありありありあり
油圧モーター容量3.7KW3.7KW5.5KW5.5KW7.5KW7.5KW
真空モーター容量3.1KW3.1KW3.1KW
3.1KW5.5KW5.5KW
ヒーター容量9KW (4.5KWx2)10.8KW (5.4KWx2)10.8KW (5.4KWx2)10.8KW (5.4KWx2)12KW (6KWx2)12KW (6KWx2)

※油圧ユニットは多台連結用(2~5台)の選択も可能です。
※ストローク、オープンハイト、盤面寸法等の変更も可能です。
※設定記憶装置、安全装置等の追加が可能です。
