CFRP/CFRTP成形にお困りの方へ―量産化・品質安定に向けた課題整理と設備選定の考え方

油圧成形機の豆知識　2026年06月30日

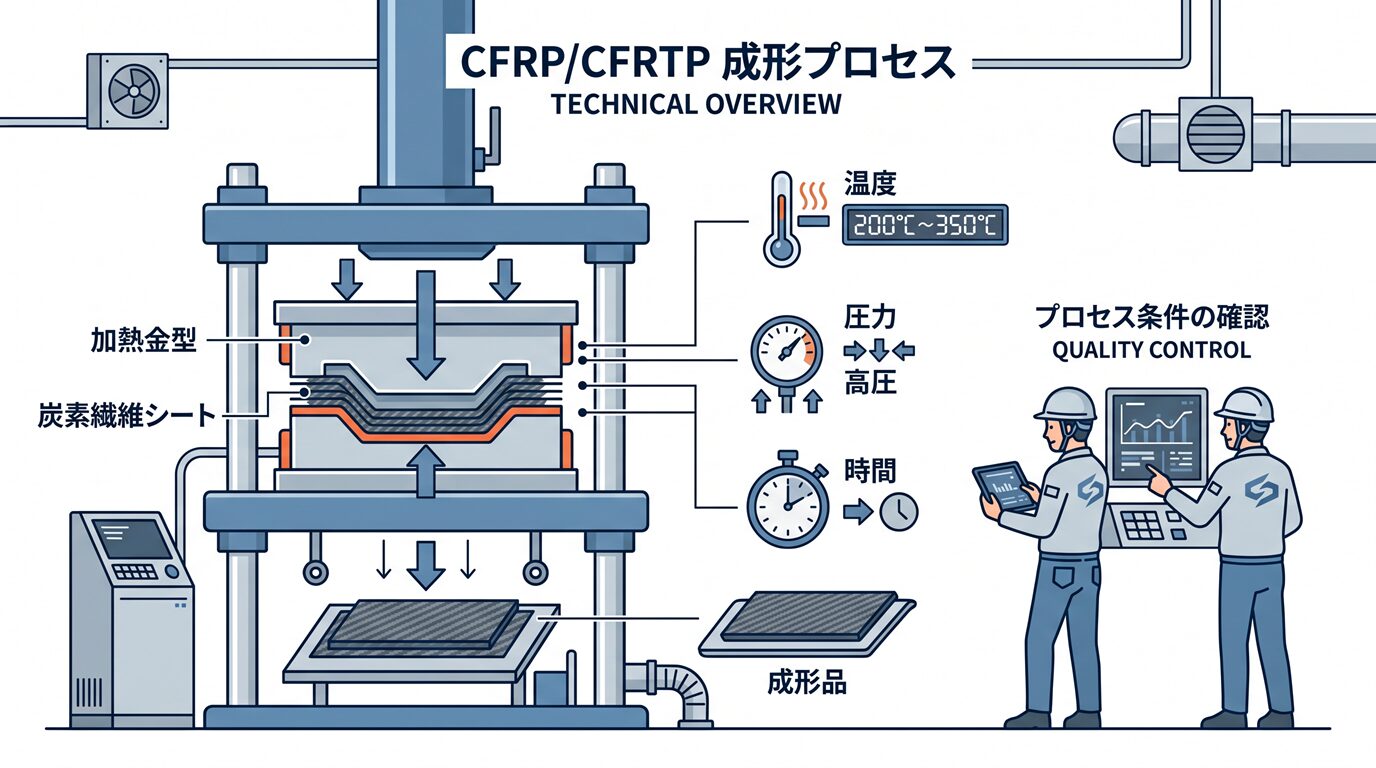

CFRP/CFRTP成形では、材料だけでなく、加熱・加圧・時間管理を含めた設備設計が重要です

CFRP成形やCFRTP成形に取り組みたいものの、

「どの工法が合うのかわからない」

「試作ではできても量産で品質が安定しない」

「既存設備でどこまで対応できるのか判断しづらい」

と感じている成形現場は少なくありません。

CFRP/CFRTPは、軽量・高強度という魅力がある一方で、工法の選び方や設備条件の詰め方によって、
成形性、寸法精度、サイクルタイム、歩留まりが大きく変わる材料です。
特に量産を見据える場合は、材料そのものの特性だけでなく、
加熱・冷却・加圧・搬送を含めた設備全体の設計が重要になります。

本記事では、CFRP成形・CFRTP成形で起こりやすい課題を整理しながら、
なぜ量産化や安定成形が難しいのか、設備面では何を押さえるべきか、既存設備で対応できるのか、
それとも設備更新を検討すべきかまで、現場で使える視点でわかりやすく解説します。

🟦 CFRP/CFRTP成形は「材料が難しい」だけでは整理しきれない

CFRP/CFRTP成形の話になると、「特殊材料だから難しい」という認識で止まってしまうことがあります。
もちろん、一般的な樹脂成形とは異なる管理ポイントが多いのは事実です。
しかし、現場で本当に差が出るのは、材料特性だけではありません。
どの工法を選ぶか、どの条件をどの設備で安定して再現できるかが、成形結果を大きく左右します。

たとえば、同じCFRP/CFRTPでも、
製品形状、必要数量、求められる品質レベル、目標コストによって、適した成形方法は変わります。
試作には向いていても量産には不向きな工法もあれば、
量産性は高くても前工程や周辺装置まで含めて設備要件が厳しくなるケースもあります。

そのため、CFRP成形・CFRTP成形では、単に「対応できる設備があるか」を見るのではなく、
目的に対して設備条件が合っているかを整理することが重要です。

🟦 CFRP成形・CFRTP成形には複数の工法があり、最適解は条件で変わる

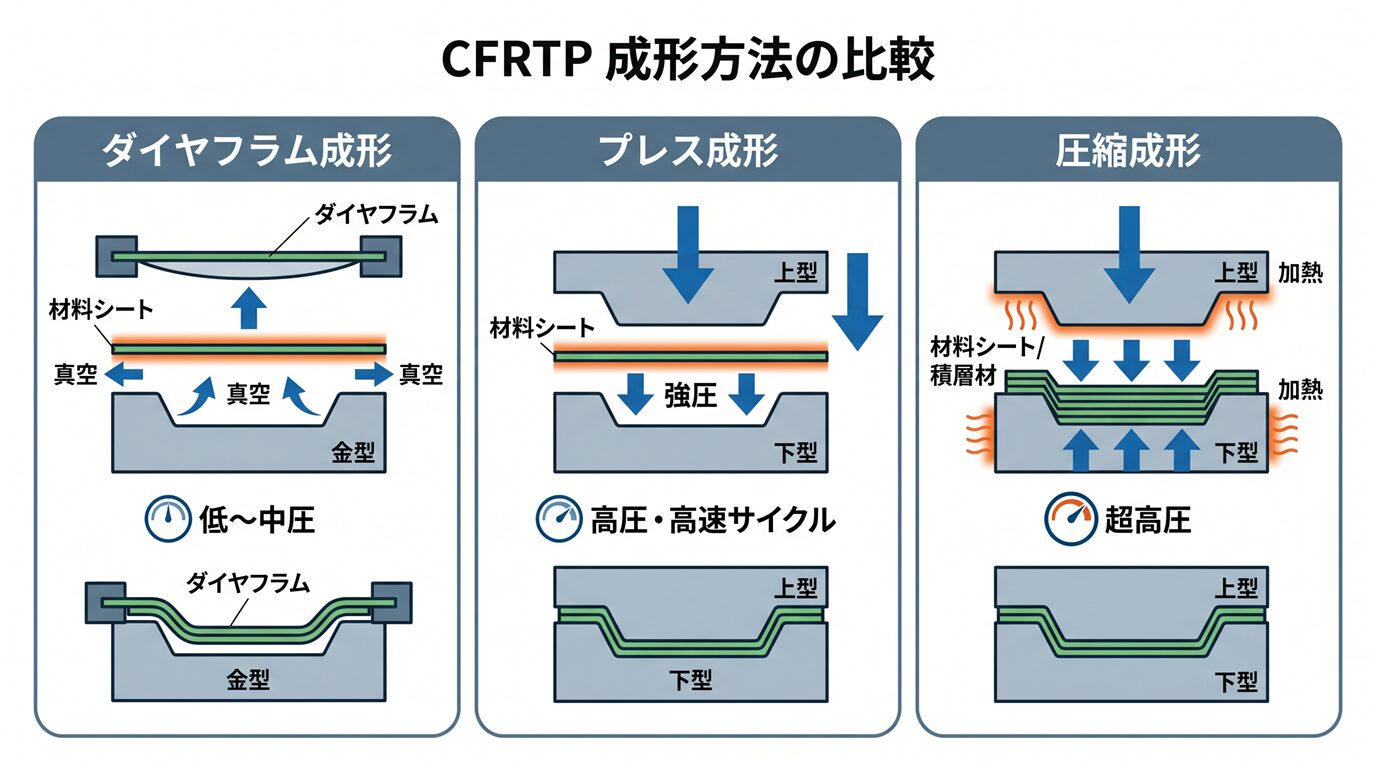

CFRTP成形では、ダイヤフラム成形、プレス成形、圧縮成形など、目的に応じて工法を選ぶ必要があります

CFRP/CFRTPには、ひとつの決まった成形方法だけがあるわけではありません。
代表的な方法として、プレス成形、圧縮成形、ダイヤフラム成形、ハイブリッド成形などがあり、
それぞれに得意な形状や生産条件があります。

工法を検討する際は、次のような視点で整理すると判断しやすくなります。

・形状は平板に近いのか、深さのある立体形状なのか

・数量は試作・小ロットなのか、量産なのか

・外観重視か、寸法精度重視か、機械特性重視か

・ボイド、しわ、反りなど、何を特に抑えたいか

・後工程とのつながりをどう設計するか

ここで重要なのは、工法選定と設備選定を別々に考えないことです。

CFRP/CFRTPでは、工法が決まれば必要な加熱方式、金型仕様、加圧条件、搬送方法、冷却方法の考え方も変わります。
逆に言えば、設備の制約によって選べる工法も変わるため、両者は一体で考える必要があります。

🟦 なぜCFRP/CFRTP成形は量産化や安定成形が難しいのか

CFRP/CFRTP成形では、「試作では成形できたのに、量産に入ると不良が増える」ということが起こりやすくなります。

これは、量産時には材料の特性だけでなく、設備や工程のわずかなばらつきが品質に直結するためです。

特に影響しやすいのは、次のような要素です。

・材料の加熱温度

・金型温度

・加圧条件

・成形時間

・冷却条件

・加熱後の搬送時間

・材料のセット位置

・離型や取出しまでの流れ

CFRP/CFRTPは、温度履歴や圧力のかかり方によって、樹脂の流動状態や繊維の挙動が変わりやすい材料です。
そのため、条件が少し変動するだけで、
しわ、ボイド、剥離、反り、寸法ばらつき、成形不足といった不具合につながることがあります。

試作段階では、作業者が都度調整したり、時間をかけて条件を合わせたりできます。
しかし量産では、毎ショット同じ条件を再現しなければなりません。
ここに、試作と量産の大きな違いがあります。

つまり、量産安定化のためには、「材料が難しい」ことを前提にしつつも、
設備側でばらつきをどう抑えるかという発想が欠かせません

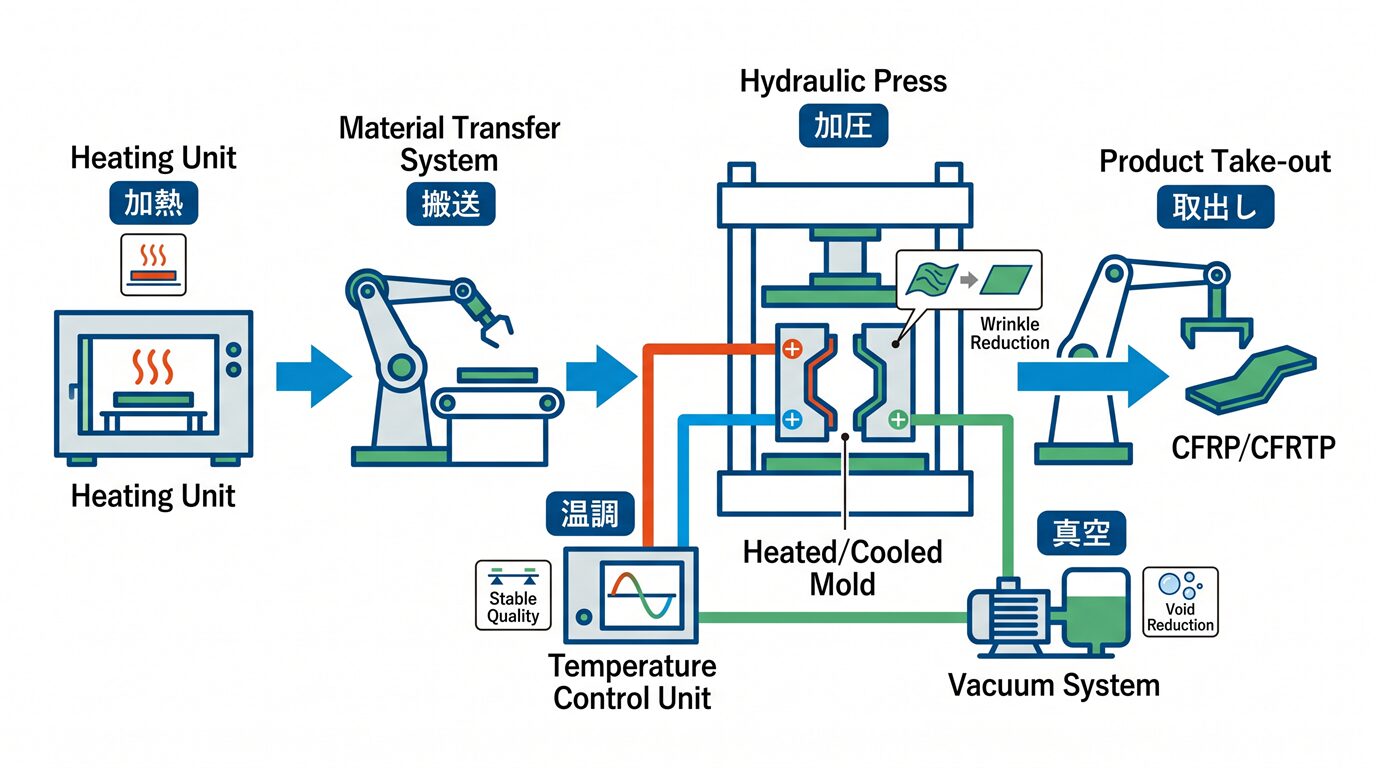

🟦 CFRPプレス成形では、主機だけでなく周辺設備まで含めた設計が重要

CFRP/CFRTPの量産安定化には、成形機本体だけでなく、加熱・搬送・温調・真空・取出しまで含めた設備設計が重要です

CFRPプレス成形やCFRTP成形設備を考えるとき、まずプレス機本体や成形機本体に目が向きます。
もちろん主機は重要ですが、実際に品質や量産性を左右するのは、主機と周辺装置を含めた設備全体の設計です。

たとえば、現場で確認したいポイントには次のようなものがあります。

・材料加熱の方式と加熱ムラの有無

・金型の加熱・冷却能力と温度の安定性

・必要に応じた真空機構や脱気対応

・加熱後の材料搬送時間と位置決め精度

・材料供給やプリフォームの扱いやすさ

・取出し、トリミング、次工程との連携

・加圧の立ち上がり方と保持の安定性

CFRP/CFRTPでは、主機だけ高性能でも、材料加熱や搬送が不安定であれば、成形品質は安定しません。

逆に、主機と周辺装置の役割分担が整理されているラインでは、量産性や歩留まりの改善につながりやすくなります。

特に量産化を見据える場合は、設備単体ではなく、
加熱→搬送→成形→冷却→取出しまでを一連の工程として考えることが重要です。

🟦既存設備で対応できるケースと、設備更新を考えたいケース

CFRP/CFRTP成形を始める際に多いのが、「今ある設備でできるのか」「新たに設備更新が必要なのか」という悩みです。
これは一概には言えませんが、一定の考え方はあります。

比較的、既存設備を活かしやすいのは、次のようなケースです。

・形状が比較的シンプル

・数量が少ない、または試作中心

・手作業による調整をある程度許容できる

・品質要求が極端に厳しすぎない

一方で、次のような状況がある場合は、設備更新や周辺装置の追加を検討した方がよい可能性があります。

・試作ではできるが、量産で歩留まりが安定しない

・サイクルタイムが長く採算が合わない

・温度・圧力・時間の再現性が足りない

・搬送やセット作業が属人化している

・しわ、ボイド、反り、外観不良が出やすい

・将来的に省人化や自動化も進めたい

ここで大切なのは、設備更新を「主機の入替え」だけで考えないことです。

現場によっては、プレス機本体よりも、加熱装置、温調、真空、搬送、材料供給、監視センサーなどの改善の方が効果的なこともあります。
CFRP/CFRTPのような特殊材料では、どこが本当のボトルネックなのかを見極めることが重要です。

🟦設備相談の前に整理しておくと、検討が進みやすい情報

設備導入や更新の相談を進める際、最初から細かな仕様書が揃っていなくても問題ありません。
ただし、次のような情報が整理されていると、工法や設備構成の検討が進めやすくなります。

・製品形状、サイズ、板厚、深さ

・想定数量、ロット、将来の量産見込み

・要求品質（外観、寸法、強度、ボイド、反りなど）

・目標サイクルタイム

・使用予定材料と中間基材の種類

・現行工程で起きている課題

・既存設備の構成と制約条件

・自動化・省人化の希望範囲

特にCFRP/CFRTP成形では、「この材料を使いたい」という情報だけでは、十分な設備検討ができません。

どのような製品を、どの数量で、どの品質レベルで、どれくらい安定して作りたいのかまで整理されていると、
設備面からの提案も具体的になりやすくなります。

🟦まとめ：CFRP/CFRTP成形は、設備面から整理すると前に進みやすい

CFRP成形やCFRTP成形では、素材の難しさが注目されがちですが、現場で本当に重要なのは、工法選定と設備条件の整合です。
形状、数量、品質、コストによって最適な工法は変わり、試作で成立した条件がそのまま量産に通用するとは限りません。

そのため、CFRP/CFRTP成形で課題を感じたときは、材料だけでなく、
加熱、加圧、温調、真空、搬送、取出しまで含めて設備面を整理することが大切です。
現場条件に合わせて設備構成を見直すことで、量産化、品質安定、省人化、自動化の方向性が見えやすくなります。

もし、

「既存設備でどこまで対応できるのか知りたい」

「CFRTP成形設備や油圧プレス機の考え方を整理したい」

「量産化や品質安定に向けて、どこから設備を見直すべきか判断したい」

という段階であれば、まずは製品条件や現行設備の状況を整理するところから検討を進めるのがおすすめです。設備面から課題を見直すことで、工法選定や導入判断も進めやすくなります。

🟦よくあるご質問（FAQ）

Q1. CFRP成形とCFRTP成形の違いは何ですか？

CFRPは炭素繊維強化プラスチックの総称で、熱硬化系と熱可塑系を含みます。
CFRTP成形はその中でも熱可塑性樹脂を母材とした炭素繊維強化複合材の成形を指します。
熱硬化系は硬化工程が必要で、熱可塑系は再加熱による成形がしやすい一方、加熱・搬送・冷却の管理が重要になります。

Q2. CFRP/CFRTP成形は量産に向いていますか？

工法と設備構成によります。熱可塑性材料を使った成形は短サイクル化に向く面がありますが、
量産では温度、加圧、搬送、冷却の再現性が必要です。
試作でできたことが、そのまま量産で安定するとは限りません。

Q3. CFRP成形でプレス設備が重要なのはなぜですか？

プレス設備は単に圧力をかけるだけではなく、加圧の立ち上がり、保持の安定性、位置決め、金型との連携を通じて、
しわ、ボイド、成形不足、寸法精度、サイクルタイムに影響します。
量産では主機と周辺装置の連携が特に重要です。

Q4. 試作では問題ないのに量産で不良が増えるのはなぜですか？

量産では、加熱後の搬送時間、材料位置、型内温度変化、冷却ばらつき、
設備再現性の差が不良として表面化しやすいためです。
試作では人手で吸収できた差が、量産ではしわ、剥離、成形不足、反りなどにつながることがあります。

Q5. CFRTP成形ではどのような設備対応が必要ですか？

成形機や油圧プレス機だけでなく、材料加熱、金型温調、必要に応じた真空、加熱後の搬送、
材料供給、取り出しや後工程まで含めた設備対応が重要です。
高サイクル化や量産化を狙う場合は、主機と周辺装置の一体設計が欠かせません。

Q6. 設備導入を相談する際に何を伝えればよいですか？

製品形状、サイズ、数量、要求品質、目標サイクル、使用予定材料、現行課題、
既存設備構成、自動化の希望範囲などを整理して共有すると、
工法や設備要件の検討が進めやすくなります。

専門家サポートの活用タイミング

「何から検討すればよいかわからない」「試作ではできても量産で安定しない」
「既存設備で対応できるのか判断がつかない」といった場合は、岩城工業へお気軽にご相談ください。

CFRP/CFRTP成形では、材料特性だけでなく、
加熱・加圧・温調・搬送・真空などを含めた設備全体の考え方が重要になります。
現場条件に合わせて、油圧プレス機や各種成形設備、周辺装置を含めた設備構成の整理を進めることで、
導入判断や更新判断がしやすくなります。

CFRP/CFRTP成形の課題は、「材料が難しい」で終わらせるのではなく、工法と設備の両面から整理することで、前に進めやすくなります。
本記事が、現場課題の整理や、量産化・品質安定に向けた検討の第一歩として少しでもお役に立てれば幸いです。
